由中國建筑標準設計研究院和住建部科技與發展中心牽頭的《裝配式混凝土建筑技術體系發展指南(居住建筑)》歷時一年，匯集業內三十余名專家，歷經了十幾次的會議，于2019年6月18日在北京舉行了課題驗收會，審查專家對本指南給予了高度評價，一致認為達到了國際先進水平，同意本課題通過驗收。

　　近日，《裝配式混凝土建筑技術體系發展指南(居住建筑)》已正式出版上市

　　編制思路

　　《裝配式混凝土建筑技術體系發展指南(居住建筑)》(以下簡稱《發展指南》)的編寫基于標準化部品部件的研發。其核心是企業生產的標準化部品部件，具體內容以建筑師統領的標準化設計為龍頭，以形成標準化的部品部件為著力點和落腳點，以模塊化方法統領建筑集成，采用一體化建造、信息化管理的模式將全專業、全過程串聯在一起，保證技術體系的落地實施。

　　基本原則

　　強調指導性質

　　本《指南》的編寫目的不在于闡述裝配式技術標準，側重于指導裝配式體系發展。核心目的在于完善裝配式技術體系，切實加快其發展，給設計、施工及生產方等提供指導方向。

　　建筑師統領

　　建筑的平立面布局、空間安排、功能、性能等都應由建筑師統籌考慮，倡導由建筑師統領的標準化。

　　全專業一體化、全過程一體化

　　從建筑、結構、機電等全專業來實現標準化的協同，滿足各專業的要求;涵蓋裝配式混凝土結構建筑全生命周期，圍繞全過程(包括設計、生產、施工驗收、運維等階段)實現標準化的協同。

　　用戶原則

　　明確本《指南》的用戶群體，站在用戶的角度上表達標準化。

　　編制內容

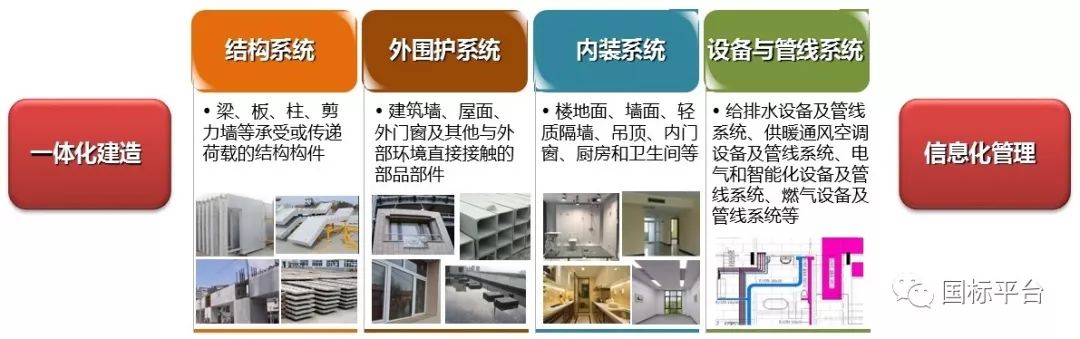

　　《發展指南》的編寫內容以裝配式建筑“一體兩翼” 的協同發展思路為主線。

　　一體：裝配式混凝土建筑的四大系統體系—結構系統、外圍護系統、內裝系統和設備與管線系統。

　　兩翼：以一體化建造模式承建裝配式建筑和基于BIM技術的信息化管理。

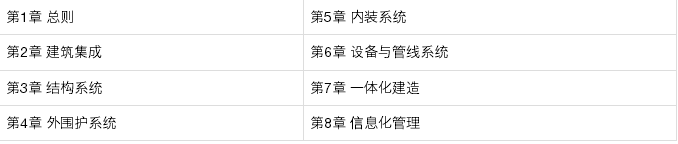

　　基于此，《發展指南》共包含：總則、建筑集成、結構系統、外圍護系統、內裝系統、設備與管線系統、一體化建造和信息化管理8個章節。

　　編寫方式

　　各章節內容均包括正文和注釋兩部分

　　例：

　　2.3.2 裝配式住宅建筑的層高宜為3000mm、2900mm和2800mm。

　　【注釋】

　　裝配式住宅的層高要根據不同的建設方案、結構選型、內裝方式合理確定。采用傳統地面構造做法與采用SI設計的樓地面高度是不同的。影響層高的因素主要為架空地板與吊頂?shù)母叨取?/p>

　　采用傳統地面構造做法的建筑，如采用地面輻射供暖時，供暖管線敷設于樓面的墊層，住宅的層高宜為2.90m。如采用傳統的散熱器采暖，則與傳統現澆混凝土建筑的層高無區別。

　　采用SI技術且通層設置地板架空層的住宅層高不宜低于3.00m;采用局部設置架空層的住宅層高不宜低于2.80m。

　　可標準化的部品部件直接通過圖表給出優選尺寸

　　例：

　　2.3.4 住宅樓梯間的優先尺寸應符合下列規定：

　　1 樓梯間開間及進深的軸線尺寸應采用擴大模數2M、3M的整數倍。

　　2 樓梯梯段寬度應采用基本模數1M的整數倍。

　　3 樓梯踏步的高度不應大于175mm，寬度不應小于260mm，各級踏步高度、寬度均應相同。

　　4 樓梯間軸線與樓梯間墻體內表面距離應為100mm。

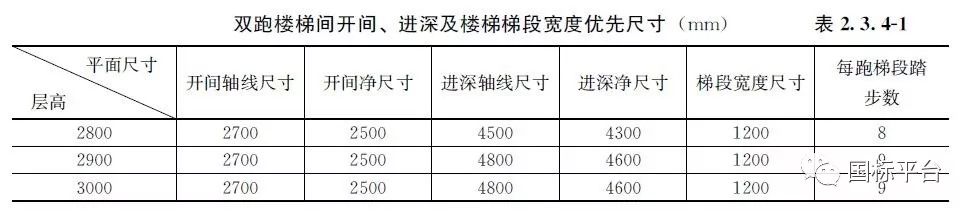

　　5 建筑層高為2800mm、2900mm、3000mm時，雙跑樓梯間的優先尺寸應根據表2.3.4-1選用。

　　【注釋】

　　樓梯間開間、進深及樓梯梯段寬度的最小尺寸確定主要依據為：

　　為了保證樓梯構件的標準化程度，特規定本條第4款。

　　(1)《建筑設計防火規范》GB 50016的要求：住宅疏散樓梯凈寬不應小于1.10m;建筑高度不大于18m的住宅中一邊設置欄桿的疏散樓梯，其凈寬度不應小于1.0m;建筑內的公共疏散樓梯，其兩梯段及扶手間的水平凈距不宜小于150mm;

　　(2)《民用建筑設計統一標準》GB 50352要求：樓梯平臺寬度不小于1.20m;住宅樓梯踏步的最大高度為175mm，最小寬度為260mm;

　　(3)《住宅設計規范》GB 50096要求：樓梯間為剪刀樓梯時，樓梯平臺的凈寬不得小于1300mm。

　　無法標準化的部品部件給出相應標準化設計規定、指明未來技術體系的發展方向

　　例：

　　3.1.4 預制混凝土構件宜符合下列要求：

　　1 宜采用高性能混凝土、高強鋼筋，提倡采用預應力技術;

　　2 在運輸、吊裝能力范圍內構件規格尺寸宜大型化;

　　3 鋼筋混凝土結構構件宜采用成型鋼筋，鋼筋的定位宜標準化，鋼筋的間距宜優先采用1M的整數倍，也可采用1M的整數倍及其與M/2的組合;

　　4 截面尺寸宜選用本章第3.2節的優先尺寸，應與周邊部品部件進行尺寸協調，同時應考慮生產運輸和施工安裝的可行性;

　　【注釋】

　　采用高性能混凝土、高強鋼筋，一方面可減小構件尺寸，減少連接鋼筋數量，從而方便生產、施工;另一方面也是我國綠色節能發展的需要。在大跨度水平構件中采用預應力技術可減小截面尺寸、控制裂縫、節約材料。

　　裝配式混凝土結構施工過程中，吊裝的效率成為決定施工效率的一個非常重要的因素。構件大型化可減少吊裝量。同時，設計還應綜合考慮運輸能力、吊裝設備能力來決定構件的尺寸，避免少數構件決定吊裝設備選型。

　　成型鋼筋技術包括鋼筋焊接網和成型鋼筋骨架，采用成型鋼筋技術可以實現機械化批量加工，提高生產效率，降低鋼筋損耗。

　　我國現階段高層裝配式混凝土結構中大量構件存在外伸鋼筋，外伸鋼筋的定位在生產階段對構件的側模影響非常大。為提高構件模板的重復利用率，設計階段應對鋼筋尤其是外伸鋼筋的定位和間距進行標準化設計。

　　編審名單

　　編寫組負責人：劉東衛、郁銀泉、文林峰

　　編寫組成員：高志強、周祥茵、武 振、伍止超、馬 濤、李曉明、王凌云、肖 明、魏素巍、李曉峰、劉若南、夏緒勇、田春雨、郝 偉、曹 爽、苗 青、李 然、王 贊、馮海悅、趙 鈿、李 文、馮仕章、王世星、滿孝新、馬恩成、劉云龍、蘇衍江、白聰敏、樊則森、田 煒、李 浩、馬文文、朱 茜、杜志杰、徐小童、何曉微、樊 驊、彭 雄、周 尋、鄭 陽、陸小彪

　　審查組組長：周緒紅

　　審查組副組長：趙冠謙

　　審查組成員：(按姓氏筆畫為序)

　　水浩然、李 樺、楊思忠、汪 杰、張守峰、張宗軍、趙中宇、黃秋平

　　主編單位：

　　中國建筑標準設計研究院有限公司

　　住房和城鄉建設部科技與產業化發展中心

　　參編單位：

　　中國建筑設計研究院有限公司

　　北京國標建筑科技有限責任公司

　　北京市建筑設計研究院有限公司

　　中國建筑科學研究院有限公司

　　中建科技集團有限公司

　　中國中建設計集團有限公司

　　南京長江都市建筑設計股份有限公司

　　中建一局集團建設發展有限公司

　　寶業集團股份有限公司

　　北京和能科技人居有限公司

　　東易日盛裝飾集團

　　中科建(北京)工程技術研究院有限公司



---

      （中國建筑標準設計研究院）
