華為麒麟980是第一個公開宣布的7nm工藝移動芯片，臺積電代工，集成了多達69億個晶體管，但對于核心面積一直諱莫如深，只是說不到100平方毫米，這就很容易讓人以為會是90+平方毫米的樣子。現在，ChipRebel首次公布了麒麟980的內核照片，終于揭開了不少內部秘密。

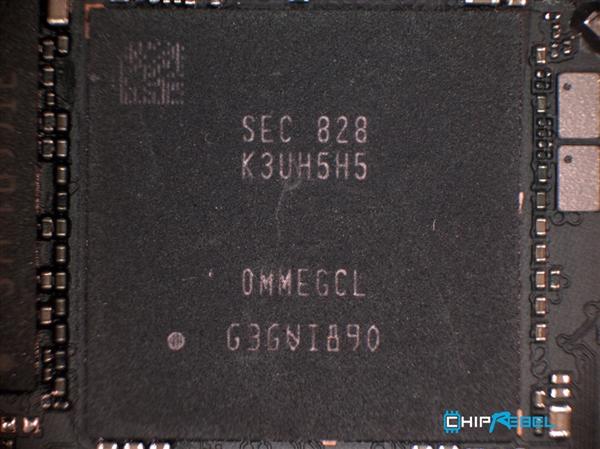

封裝表面照

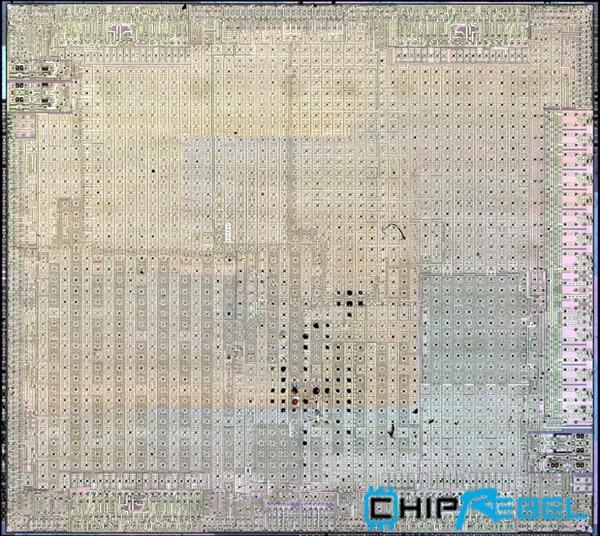

正面內核照

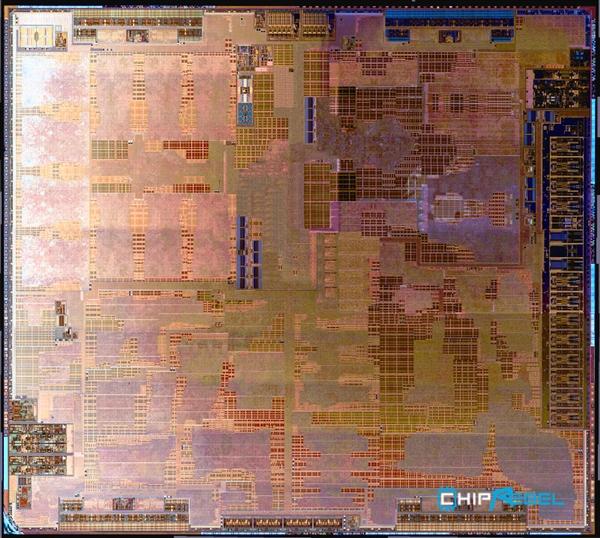

正面內核照

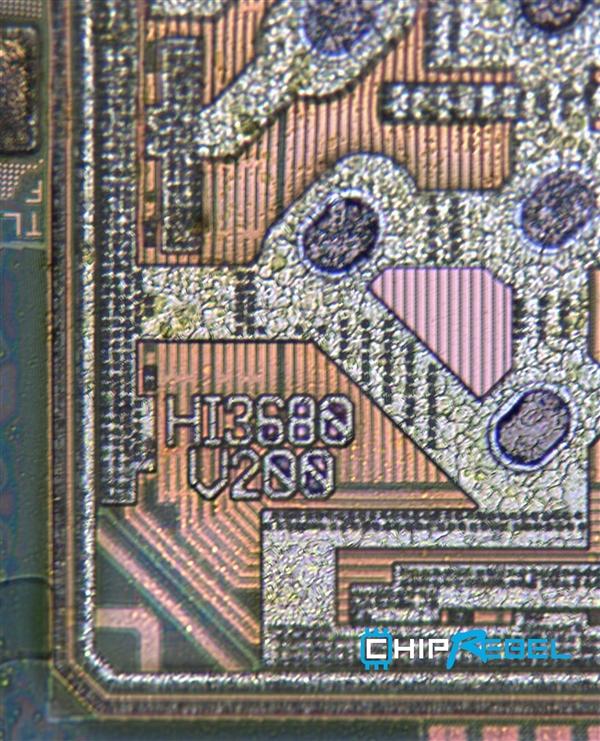

一個角落里可以看到標記HI3680 V200

　　首先可以確認，麒麟980的內核面積只有74.13平方毫米，不但大大小于官方給出的范圍，也比麒麟970 96.72平方毫米小了足足30％ ，可見臺積電7nm實在給力。

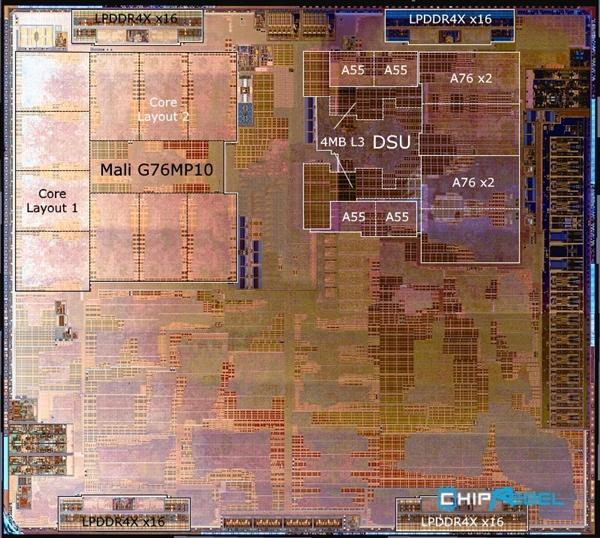

　　AnandTech還根據內核照畫出了不同模塊的分布：

左上角是Mali-G76 GPU ，一共10個核心，最大特點是計算能力翻番，差不多相當于20個上代G72核心。

　　右上角是CPU，麒麟首次采用DynamIQ配置，包括兩個A76大核心、兩個A76中核心、四個A55小核心。

　　注意，A76核心分為兩組，每一組的物理布局明顯不同，顯然有各自的電壓和頻率控制層，針對高低頻率不同優化。

　　八個CPU核心中間是DSU，也就是DynamIQ Share Unit(動態配置共享單元)，以及4MB三級緩存。

　　此外還可以看到四組LPDDR4X內存控制器，但是兩個NPU神經網絡單元核心在哪里實在找不到 ，并沒有兩歌完全相同的區域，難道倆核心還不一樣？

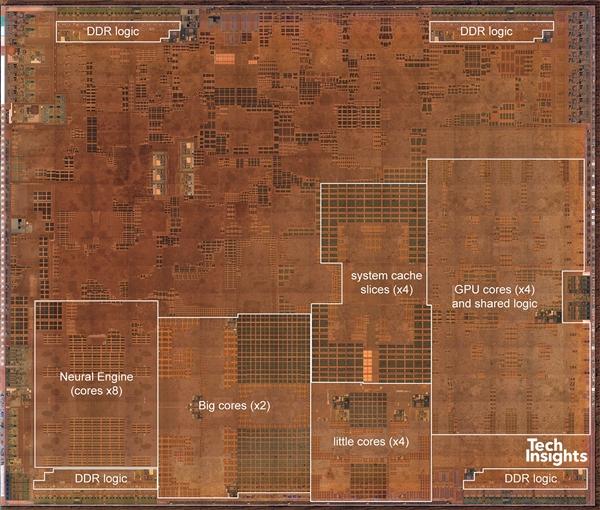

同樣7nm的蘋果A12
