在享受電給生產、生活帶來便利的時候，你可知道，這些便利的背后，是一群在大山里、在電塔、在基站的巡檢工歷經艱辛用雙手換來的?

　　據統計數據顯示，截止2019年1月份，國家電網66kv及以上輸電線路回路長度達到了99.26萬千米，南方電網主網線路長圖達到了21萬千米，這個長度相當于繞地球30圈。

　　完成一次這樣大規模的線路，需要多少電網工程師參與，需要花費多長時間，或許沒有幾個外行人知曉。我們唯一確認的是，每當我們按動家里的開關時，那盞燈總能及時點亮。

　　圖說：城市燈火璀璨的背后，是他們在默默地付出

　　電力線路的正常運行時刻影響著人們的生活用電和生產用電，可以說，電力線路巡檢是維護整個電網的首要工作之一。通過一系列的精細化的巡視，對電力線路進行檢查，就能及時發現、解決問題。

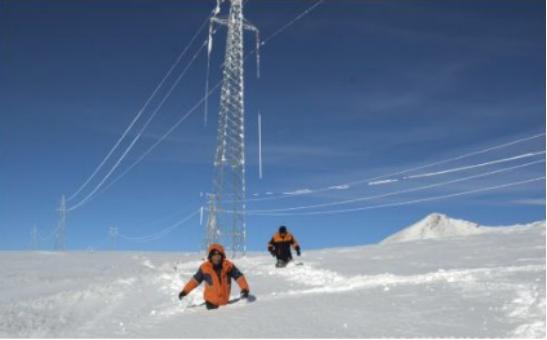

　　一絲不茍兢兢業業的電力巡檢工

　　過去傳統電力巡檢

　　費時費力還不安全

　　很多巡線老工程師都曾有過以下的體會：翻山越嶺爬上山區的桿塔檢查，一來一往耗費幾個小時，陡峭的地方需要手腳并用才能上去，危險性和對工作人員的經驗要求都很高。好不容易爬到塔下，也只能通過望遠鏡觀察，視野并不精準，一些在線路上方的缺陷不容易被觀察出來，容易留下隱患。

　　一天下來，一個人也就只能巡2座桿塔左右，效率相當?shù)汀?/p>

　　我國長期依賴人工進行電力線路的巡檢作業,通常每100公里的輸電線路巡檢需要160個工時，即要在一個工作日完成100公里的線路巡檢，至少需要20位巡檢人員。

　　“以前沒有無人機之前，所有的線路巡檢都是我們一個一個腳印走出來的。”一位輸電線路老員工曾說，夏天線路負荷大的時候，很多線路都要去逐一登塔檢查，確保用電高峰時的平穩運行，烈日下工作工作服都被汗水泡褪色，工作一段時間就要補水，中暑暈倒這種情況也是非常常見。導線行走的時候也要有非常好的平衡保持，對身體素質要求很高，萬一沒保持好平衡身體翻了過來，也還是要靠自己力量爬上去，不然只能等別人救援。

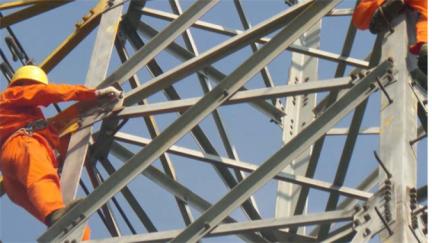

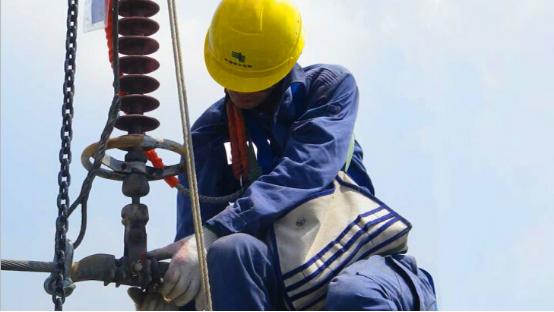

　　傳統的電力巡檢，需親自爬高塔

　　如今無人機巡檢

　　省時省力很高效

　　自2012年開始，國內的電網工程師陸續引進了無人機巡檢代替?zhèn)鹘y(tǒng)方式，讓巡檢速度獲得了有效提升。

　　如今，一臺電力巡檢無人機每天能完成幾十個基桿塔的巡檢，是人工巡線效率的10倍以上，而且巡視質量也有大幅提高，同時降低了巡線人員的安全風險。

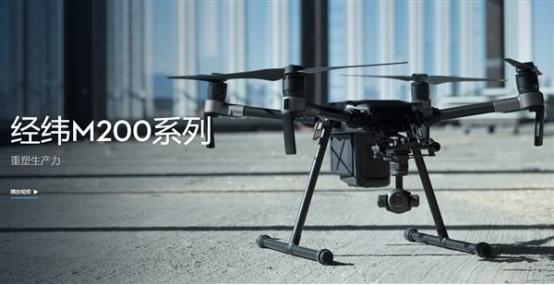

　　如使用大疆搭載Z30相機的經緯M200或御2行業版作為小型無人機進行電力巡檢，攜帶方便，相機分辨率高，且成像清晰，一次精細化巡檢可以巡視3~4個220千伏線路塔或2~3個500千伏線路塔，十分鐘就能完成一基桿塔的360°全覆蓋精細化巡檢。

　　此外，經緯M200一個架次27分鐘左右的飛行，能覆蓋7公里的區域，航拍的影像可以達到實時傳輸，發現問題可以迅速將故障點向總部進行匯報，盡早解決故障。

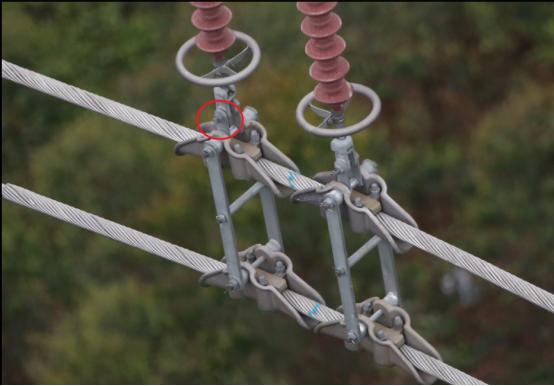

無人機精準檢查到線路上金具螺栓銷釘缺失

　　如今無人機巡檢

　　故障線路快速查

　　當導線發生跳閘后，重合閘成功的線路處于帶電狀態，無人機易受電磁干擾轉為姿態模式，很有可能發生撞擊導線墜毀的情況。針對這個情況，大疆也開發出了搭載D-RTK技術經緯M210。

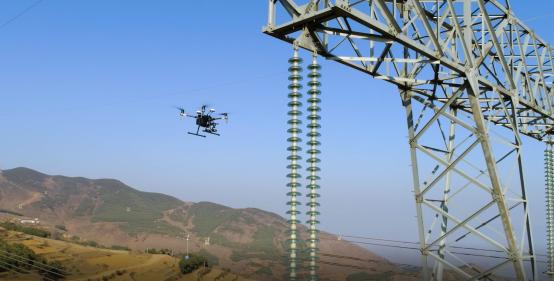

大疆經緯M210RTK對重載線路桿塔進行信息化巡檢

　　同時無人機自動巡檢系統的出現，使得無人機具備自主環境感知、路徑規劃和導航、及自主拍攝能力，進一步降低由與操作不當引起的飛行事故，提高作業效率，為機載線路缺陷識別及在線生成巡檢報告創造可能。

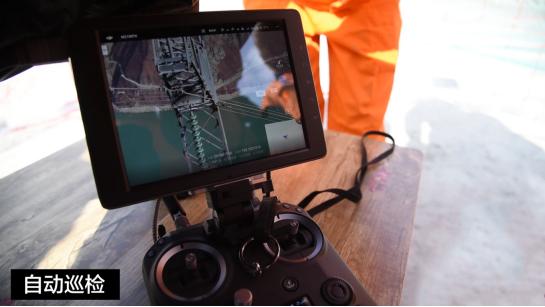

M210RTK正在進行自動化精細巡檢作業

　　如今無人機巡檢

　　空中測溫更精準

　　近兩年來，隨著搭載負載的升級，無人機在電力巡檢上的功能又獲得了進一步的擴展。

　　傳統人工地面測溫的時候，測量距離遠，誤差大。例如大疆經緯M200上搭載禪思XT2熱成像相機，可以檢測肉眼看不到的溫度變化，精準度大幅度提高，發熱的問題部位更易確認。輕松觀察到導線和絕緣子異常，及時檢修，消除隱患，防止故障發生。

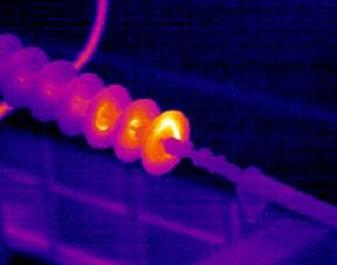

無人機檢測線路上絕緣子的溫升異常情況

　　如今無人機巡檢

　　查樹障優勢明顯

　　采用無人機巡檢，在查樹障上，同樣也有明顯優勢。

　　傳統人工地面測量樹障的時候，導線細小，難以瞄準，而且會遇到樹冠被遮擋的情況，無法取最高點，這些都會導致地面測量的結果不精準。

　　無人機搭載激光雷達進行樹障的巡檢作業，通過激光點云的形式獲取導線與下方樹木的距離，測量的精度可以達到±0.5米，巡查結束后自動生成通道樹障報告，方便檢修人員快速判定，及時處理避免跳閘等嚴重事故發生。

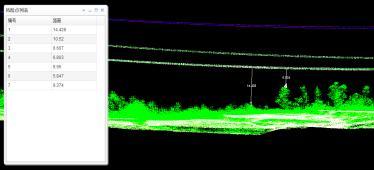

使用激光雷達對導線下方的樹木距離進行測量及分析

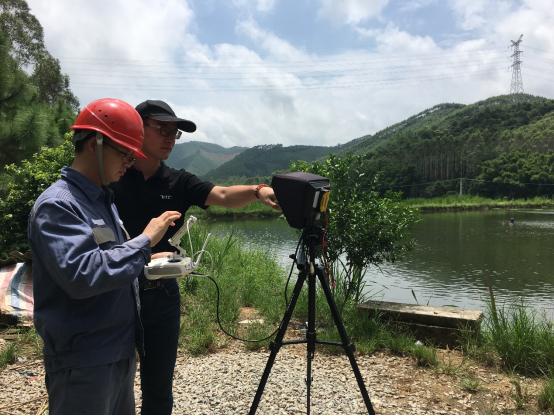

慧飛教員對電網人員進行實操教學

　　科技的進步讓越來越多的行業感受到了生產力所帶來的改變。我們可以預計，未來，隨著越來越多智能化設備的搭載，無人機在電力行業的應用也會越來越廣，讓更多電力一線從業人員向更高技術含量的崗位轉化。
