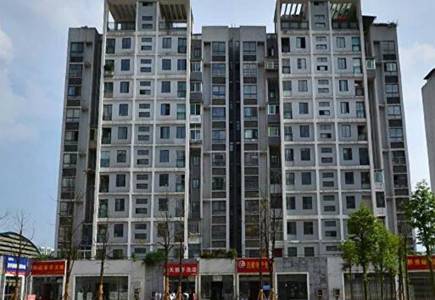

貴陽金華園小區簡介貴陽金華園小區是貴陽金陽新區房地產開發有限公司所開發的，總建筑面積197200平方米，總戶數992戶。位于觀山湖區的金華園小區是貴陽市直機關宿舍，除了治安環境優越，在冬季能統一集中供暖，周邊配套完善，交通便利。

高清視頻傳輸系統規模：貴陽金華園小區總建筑面積197200平方米，總戶數992戶。此次項目覆蓋整個小區，采用高清網絡監控，覆蓋面積廣。

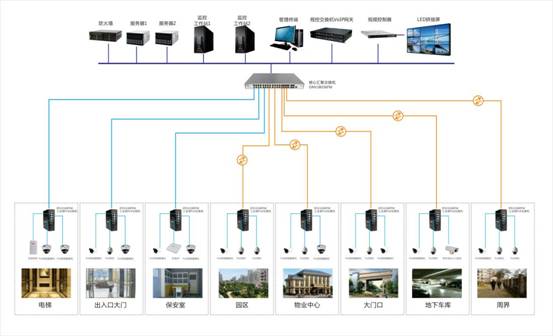

傳輸系統需求：1、工業組網，寬溫寬壓，更低延時傳輸，流暢傳輸杜絕圖像卡頓于丟包;2、搭建無干擾、易擴容光纖網絡通信系統;3、減少組網層級，簡化系統拓?fù)錂C(jī)構，讓組網簡潔明了，物理拓?fù)浣Y(jié)構去繁化簡，易布局，易差錯;4、大數據大流量視頻傳輸7×24不間斷穩定工作需求。5、傳輸設備應具備良好的抗干擾能力以及防雷能力光網視解決方案1、拓?fù)浼軜?gòu)：采用星型拓?fù)浣Y(jié)構組網，實施兩層架構，簡單拓?fù)湓鰪?qiáng)系統穩定性;2、帶寬配置：接入層采用工業交換機，搭建最高配置帶寬鏈路;3、鏈路介質：鏈路通信全部采用光纖通信，接入層千兆上聯，帶寬保障，無干擾，易擴容;4、設備配置：接入層采用光網視2光8電千兆網管工業POE交換機(ONV-IPS33108PFM)，匯聚交換機采用光網視核心三層萬兆交換機（ONV38036FM）。

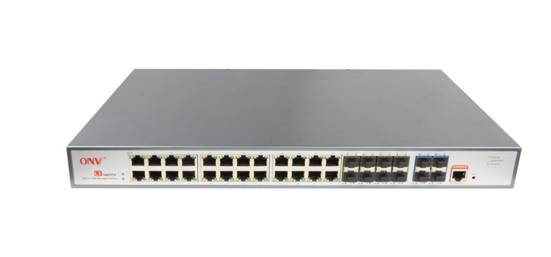

系統產品介紹光網視三層萬兆核心交換機：ONV38036FM◆24*10/100/1000M電口+8*1000M SFP光口+4*10G萬兆 SFP+ 三層網管核心工業交換機◆L3 具備更好的管理性、安全性、 QoS 和其他性能◆支持三層交換功能，包括靜態路由，默認路由，ARP協議，VLAN，環網ERPS,端口匯聚，端口鏡像，端口隔離，端口流控，端口限速，風暴抑制，QOS，訪問控制列表等◆生成樹支持STP，RSTP、MSTP◆巨型幀支持高達9.6K千字節◆支持通過WEB，CL，TELNET，SNMP的高級管理◆背板帶寬：598Gbps◆包轉發內存 32M，包轉發率107.14Mpps◆地址數據庫：32K◆支持電纜診斷 ◆軟硬件性能卓越◆可視化web管理，維護簡單

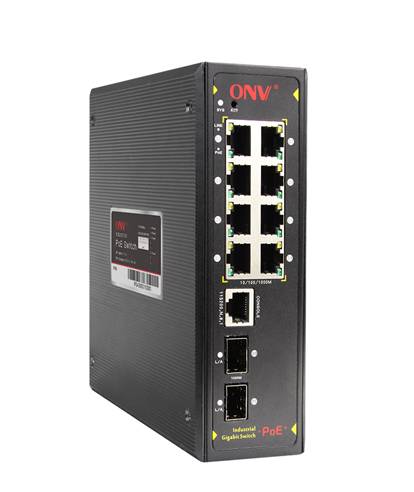

光網視2光8電千兆網管工業POE交換機：ONV-IPS33108PFM◆支持端口聚合, 端口限速, 廣播風暴抑制, 組播/未知單播包抑制◆8個10/100/1000 Mbps 自適應RJ45端口，支持2個1000M SFP光纖接口◆符合IEEE802.3af/at標準，支持每端口PoE配置功能◆背板帶寬：192Gbps◆包轉發率：14.88MPPS◆地址數據庫：8K◆L2+ 具備更好的管理性、安全性、 QoS 和其他性能◆支持兩層交換功能， 包括802.1Q VLAN，鏡像，端口隔離，IGMP Snooping功能，DHCP Snooping功能，LLDP，POE+管理，IP源防護，ARP檢測，訪問控制列表等◆支持生成樹STP(802.1D)和RSTP(802.1w)的支持◆巨型幀支持高達9.6K千字節.◆支持通過WEB，CLI，TELNET，SSH，SNMP的高級管理◆G.8032，支持<50ms的快速工業環網保護

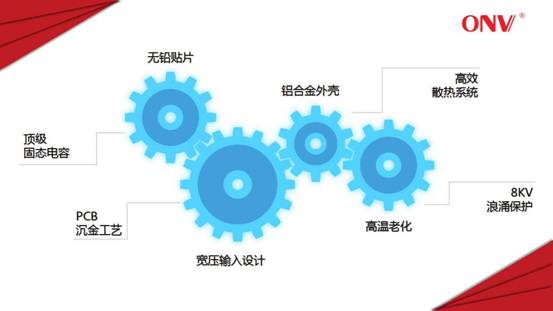

系統優勢1、 工業級接入傳輸，高防護、高可靠采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命;國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數;電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等;高效能滿載開關電源，寬壓輸入(AC 100~240V, 50/60Hz)，過流保護(內置熔斷保險絲)，6KV浪涌防護設計，高達25%的功率余量設計;采用鋁合金型材金屬機殼，IP40防護等級，更強防腐、防銹、抗干擾等性能;交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗;滿足7×24小時不間斷工作需求。

2、 高配置頂級智能PoE供電系統PoE采用美國進口頂配Microsemi芯片方案，智能化供電管理,安全可靠,恒壓恒流供電，PoE全協議智能供電：檢測、分級、監測、保護，雙模供電，全千兆三層管理型24口PoE滿載400W功率。

3、光纖長距離穩定傳輸系統中采用了光網視2光8電千兆工業PoE交換機，傳輸頻帶寬、通信容量大。信號傳輸損耗低、中繼距離長，盡可能減少安裝問題。

4、安防專用“大緩存”智能調度流暢設計杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。

5、PoE功能管理web化、界面化光網視PoE功能支持網絡化管理，支持PoE定時供電，PoE端口功率配置，PoE優先級設置，PoE供電狀態(供電電流、供電電壓)查閱等特色功能

系統客戶收益：光網視在貴陽金華園小區的視頻監控系統建設中，無論是網絡拓?fù)湓O(shè)計，還是交換機的選型方面，都充分考慮了小區的特殊應用環境以及網絡高清視頻傳輸大帶寬、高碼流的需要，解決了對交換機的視頻處理造成的一系列麻煩，滿足了安防監控網絡化、智能化、高清化應用需求，打造“既看得到、又看得清、還看得好”的高清視頻傳輸系統。
