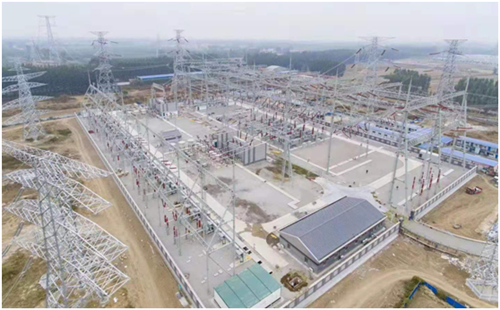

全站鳥瞰圖

　　10月29日，由中國能建江蘇院設計的天津渠陽(寶北)500千伏變電站順利投運。

　　天津渠陽(寶北)500千伏變電站是國網天津市電力公司“1001工程”重點項目，是天津地區“煤改電”標志性工程，也是江蘇院在2016年國網設計競賽中奪魁的模塊化智能變電站。在設計方案中，江蘇院采用了多項模塊化關鍵設計技術。

　　在變電模塊化設計方面，首次在天津地區采用了三相一體變壓器，500千伏配電裝置采用改進半“C”型HGIS布置型式，220千伏采用垂直出線方案，35千伏采用低位布置的GIB母線;在二次模塊化設計方面，該站是天津地區第一個采用預制艙的500千伏變電站，預制艙就近布置到配電裝置場地，艙內設備在工廠內安裝并完成接線和調試，整體運輸?shù)浆F(xiàn)場，直接吊裝就位，現場與預制艙通過預制艙轉接柜集中對接，全站采用預制光纜與轉接柜即插即用;在土建模塊化設計方面，500千伏構架采用HGIS聯合構架，220千伏出線采用改進風帆式構架，建筑物采用模塊化裝配式建設模式。
